Bolzen FBN II K A4 Edelstahl

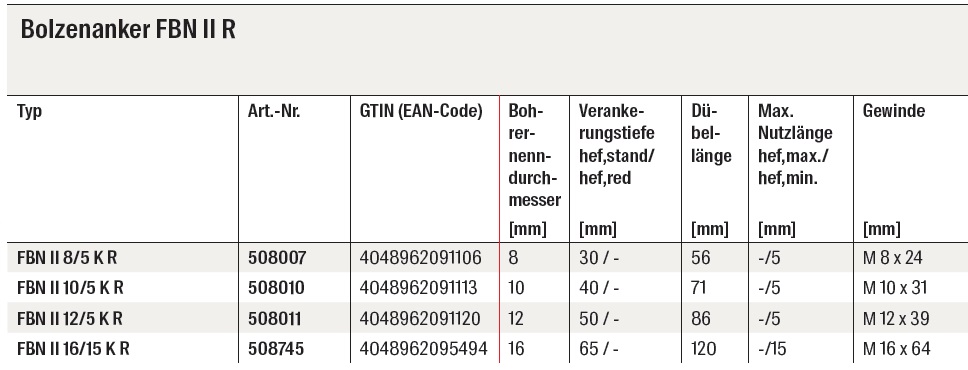

Fischer-Bolzenanker FBN II R Edelstahl 8/5 K 50 Stück, Bohrernenndurchmesser: 8mm, max. Nutzlänge: 5mm, min. Verankerungstiefe: 30mm, min. Bohrlochtiefe bei Durchsteckmontage: 51mm, Dübellänge: 56mm, Gewinde (ØxLänge): M8x24, U-Scheibe (Außendurchmesser x Dicke): 16x1,6mm Zugelassen für: - Ungerissenen Beton B25 bis B55 bzw. C20/25 bis C50/60 Auch geeignet für: - Beton B15, Naturstein mit dichtem Gefüge Zur Befestigung von: - Stahlkonstruktionen - Geländern - Konsolen - Leitern - Kabeltrassen - Maschinen - Treppen - Toren - Fassaden - Fensterelementen - Holzkonstruktionen FBN II VORTEILE IM ÜBERBLICK: - Für höchste Zug- und Quertragfähigkeiten (Betonausbruch bei ungerissenem Beton – mehr gibt der Verankerungsgrund nicht her) dokumentiert durch die Europäische Technische Zulassung mit Option 7 für ungerissenen Beton - damit einsetzbar für sicherheitsrelevante Befestigungen - Feuerwiderstand F 120 - Setzbar mit Standard oder reduzierter Verankerungstiefe - Kleinste Rand- und Achsabstande für randnahe Befestigungen und kleine Ankerplatten - Mit Kopfprägung zur Kontrolle der Verankerungstiefe im Einbauzustand - Hoher Verarbeitungskomfort: Der Anker lasst sich mit wenigen Hammerschlagen setzen. Nur wenige Umdrehungen der Mutter und der Anker „zieht“, wie der Handwerker sagt. Produktbeschreibung: - Ankerbolzen für die Durchsteck- und Vorsteckmontage - Beim Anziehen der Sechskantmutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand. Vorteile/Nutzen: - Der FBN II bietet die höchste Tragfähigkeit in ungerissenem Beton - mehr gibt der Verankerungsgrund nicht her. - Reduzierte Verankerungstiefe verringert die Bohrzeit – das spart Zeit und verringert Bewehrungstreffer. - FBN II R aus nicht rostendem Stahl der Korrosionswiderstandsklasse III, z. B. R, für Anwendungen im Außenbereich und in Feuchträumen. - Kopfprägung für eindeutige Kennzeichnung der Setztiefe ermöglicht nachträgliche Einbaukontrolle .Montageart: - Durchsteck- und Vorsteckmontage Montagehinweise: - Für die Serienmontage empfehlen wir das Ankerbolzen Setzwerkzeug. - Vor dem Einschlagen ist die Sechskantmutter in die optimale Montageposition zu bringen (Einschlagzapfen steht ca. 2 bis 3 mm aus der Sechskant-Mutter vor). *Die Verwendung ist auf statisch unbestimmte Bauteile beschränkt. *Mutter und Unterlegscheiben nicht vormontiert/ lose beigelegt.

Fischer-Bolzenanker FBN II R Edelstahl 10/5 K 50 Stück, Bohrernenndurchmesser: 10mm, max. Nutzlänge: 5mm, min. Verankerungstiefe: 40mm, min. Bohrlochtiefe bei Durchsteckmontage: 63mm, Dübellänge: 71mm, Gewinde (ØxLänge): M10x31, U-Scheibe (Außendurchmesser x Dicke): 20x2mm Zugelassen für: - Ungerissenen Beton B25 bis B55 bzw. C20/25 bis C50/60 Auch geeignet für: - Beton B15, Naturstein mit dichtem Gefüge Zur Befestigung von: - Stahlkonstruktionen - Geländern - Konsolen - Leitern - Kabeltrassen - Maschinen - Treppen - Toren - Fassaden - Fensterelementen - Holzkonstruktionen FBN II VORTEILE IM ÜBERBLICK: - Für höchste Zug- und Quertragfähigkeiten (Betonausbruch bei ungerissenem Beton – mehr gibt der Verankerungsgrund nicht her) dokumentiert durch die Europäische Technische Zulassung mit Option 7 für ungerissenen Beton - damit einsetzbar für sicherheitsrelevante Befestigungen - Feuerwiderstand F 120 - Setzbar mit Standard oder reduzierter Verankerungstiefe - Kleinste Rand- und Achsabstande für randnahe Befestigungen und kleine Ankerplatten - Mit Kopfprägung zur Kontrolle der Verankerungstiefe im Einbauzustand - Hoher Verarbeitungskomfort: Der Anker lasst sich mit wenigen Hammerschlagen setzen. Nur wenige Umdrehungen der Mutter und der Anker „zieht“, wie der Handwerker sagt. Produktbeschreibung: - Ankerbolzen für die Durchsteck- und Vorsteckmontage - Beim Anziehen der Sechskantmutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand. Vorteile/Nutzen: - Der FBN II bietet die höchste Tragfähigkeit in ungerissenem Beton - mehr gibt der Verankerungsgrund nicht her. - Reduzierte Verankerungstiefe verringert die Bohrzeit – das spart Zeit und verringert Bewehrungstreffer. - FBN II R aus nicht rostendem Stahl der Korrosionswiderstandsklasse III, z. B. R, für Anwendungen im Außenbereich und in Feuchträumen. - Kopfprägung für eindeutige Kennzeichnung der Setztiefe ermöglicht nachträgliche Einbaukontrolle .Montageart: - Durchsteck- und Vorsteckmontage Montagehinweise: - Für die Serienmontage empfehlen wir das Ankerbolzen Setzwerkzeug. - Vor dem Einschlagen ist die Sechskantmutter in die optimale Montageposition zu bringen (Einschlagzapfen steht ca. 2 bis 3 mm aus der Sechskant-Mutter vor).*Die Verwendung ist auf statisch unbestimmte Bauteile beschränkt. *Mutter und Unterlegscheiben nicht vormontiert/ lose beigelegt.

Fischer-Bolzenanker FBN II R Edelstahl 12/5 K 20 Stück, Bohrernenndurchmesser: 12mm, max. Nutzlänge: 5mm, min. Verankerungstiefe: 50mm, min. Bohrlochtiefe bei Durchsteckmontage: 75mm, Dübellänge: 86mm, Gewinde (ØxLänge): M12x39, U-Scheibe (Außendurchmesser x Dicke): 24x2,5mm Zugelassen für: - Ungerissenen Beton B25 bis B55 bzw. C20/25 bis C50/60 Auch geeignet für: - Beton B15, Naturstein mit dichtem Gefüge Zur Befestigung von: - Stahlkonstruktionen - Geländern - Konsolen - Leitern - Kabeltrassen - Maschinen - Treppen - Toren - Fassaden - Fensterelementen - Holzkonstruktionen FBN II VORTEILE IM ÜBERBLICK: - Für höchste Zug- und Quertragfähigkeiten (Betonausbruch bei ungerissenem Beton – mehr gibt der Verankerungsgrund nicht her) dokumentiert durch die Europäische Technische Zulassung mit Option 7 für ungerissenen Beton - damit einsetzbar für sicherheitsrelevante Befestigungen - Feuerwiderstand F 120 - Setzbar mit Standard oder reduzierter Verankerungstiefe - Kleinste Rand- und Achsabstande für randnahe Befestigungen und kleine Ankerplatten - Mit Kopfprägung zur Kontrolle der Verankerungstiefe im Einbauzustand - Hoher Verarbeitungskomfort: Der Anker lasst sich mit wenigen Hammerschlagen setzen. Nur wenige Umdrehungen der Mutter und der Anker „zieht“, wie der Handwerker sagt. Produktbeschreibung: - Ankerbolzen für die Durchsteck- und Vorsteckmontage - Beim Anziehen der Sechskantmutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand. Vorteile/Nutzen: - Der FBN II bietet die höchste Tragfähigkeit in ungerissenem Beton - mehr gibt der Verankerungsgrund nicht her. - Reduzierte Verankerungstiefe verringert die Bohrzeit – das spart Zeit und verringert Bewehrungstreffer. - FBN II R aus nicht rostendem Stahl der Korrosionswiderstandsklasse III, z. B. R, für Anwendungen im Außenbereich und in Feuchträumen. - Kopfprägung für eindeutige Kennzeichnung der Setztiefe ermöglicht nachträgliche Einbaukontrolle .Montageart: - Durchsteck- und Vorsteckmontage Montagehinweise: - Für die Serienmontage empfehlen wir das Ankerbolzen Setzwerkzeug. - Vor dem Einschlagen ist die Sechskantmutter in die optimale Montageposition zu bringen (Einschlagzapfen steht ca. 2 bis 3 mm aus der Sechskant-Mutter vor).*Die Verwendung ist auf statisch unbestimmte Bauteile beschränkt. *Mutter und Unterlegscheiben nicht vormontiert/ lose beigelegt.

Fischer-Bolzenanker FBN II R Edelstahl 16/15 K 10 Stück, Bohrernenndurchmesser: 16mm, max. Nutzlänge: 15mm, min. Verankerungstiefe: 65mm, min. Bohrlochtiefe bei Durchsteckmontage: 104mm, Dübellänge: 120mm, Gewinde (ØxLänge): M16x64, U-Scheibe (Außendurchmesser x Dicke): 30x3mm Zugelassen für: - Ungerissenen Beton B25 bis B55 bzw. C20/25 bis C50/60 Auch geeignet für: - Beton B15, Naturstein mit dichtem Gefüge Zur Befestigung von: - Stahlkonstruktionen - Geländern - Konsolen - Leitern - Kabeltrassen - Maschinen - Treppen - Toren - Fassaden - Fensterelementen - Holzkonstruktionen FBN II VORTEILE IM ÜBERBLICK: - Für höchste Zug- und Quertragfähigkeiten (Betonausbruch bei ungerissenem Beton – mehr gibt der Verankerungsgrund nicht her) dokumentiert durch die Europäische Technische Zulassung mit Option 7 für ungerissenen Beton - damit einsetzbar für sicherheitsrelevante Befestigungen - Feuerwiderstand F 120 - Setzbar mit Standard oder reduzierter Verankerungstiefe - Kleinste Rand- und Achsabstande für randnahe Befestigungen und kleine Ankerplatten - Mit Kopfprägung zur Kontrolle der Verankerungstiefe im Einbauzustand - Hoher Verarbeitungskomfort: Der Anker lasst sich mit wenigen Hammerschlagen setzen. Nur wenige Umdrehungen der Mutter und der Anker „zieht“, wie der Handwerker sagt. Produktbeschreibung: - Ankerbolzen für die Durchsteck- und Vorsteckmontage - Beim Anziehen der Sechskantmutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand. Vorteile/Nutzen: - Der FBN II bietet die höchste Tragfähigkeit in ungerissenem Beton - mehr gibt der Verankerungsgrund nicht her. - Reduzierte Verankerungstiefe verringert die Bohrzeit – das spart Zeit und verringert Bewehrungstreffer. - FBN II R aus nicht rostendem Stahl der Korrosionswiderstandsklasse III, z. B. R, für Anwendungen im Außenbereich und in Feuchträumen. - Kopfprägung für eindeutige Kennzeichnung der Setztiefe ermöglicht nachträgliche Einbaukontrolle .Montageart: - Durchsteck- und Vorsteckmontage Montagehinweise: - Für die Serienmontage empfehlen wir das Ankerbolzen Setzwerkzeug. - Vor dem Einschlagen ist die Sechskantmutter in die optimale Montageposition zu bringen (Einschlagzapfen steht ca. 2 bis 3 mm aus der Sechskant-Mutter vor).*Die Verwendung ist auf statisch unbestimmte Bauteile beschränkt. *Mutter und Unterlegscheiben nicht vormontiert/ lose beigelegt.
