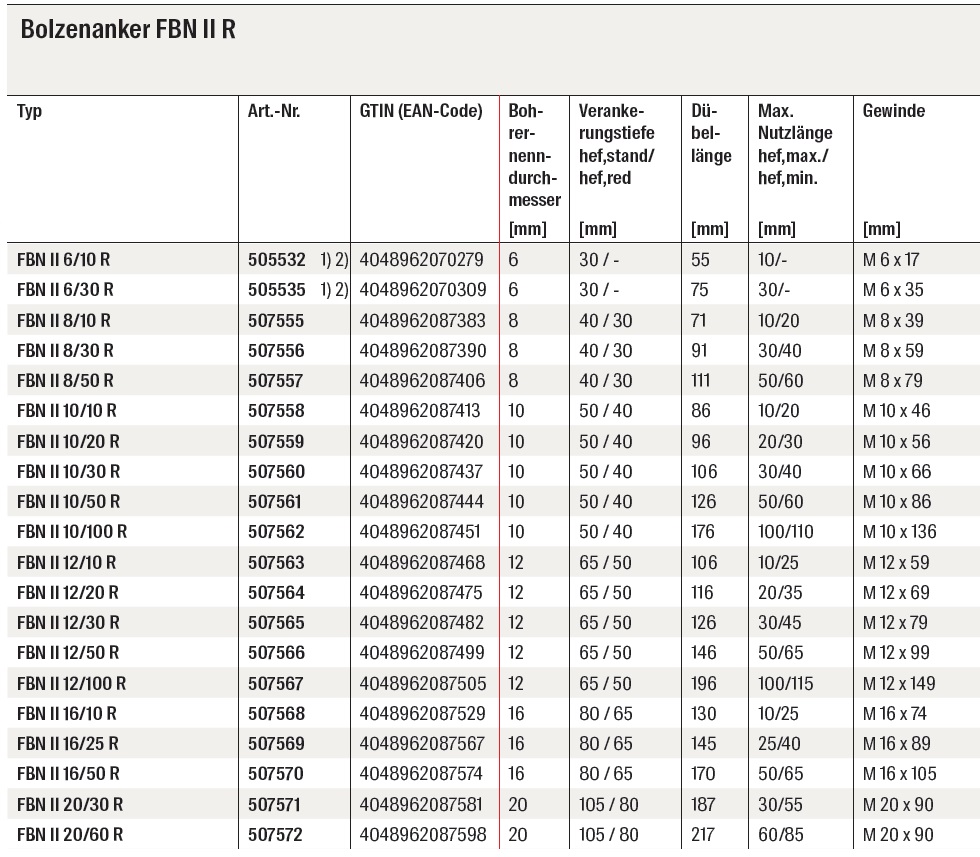

Bolzen FBN II A4 Edelstahl

Fischer-Bolzen FBN II R Edelstahl 6/10 - 100 Stück, Bohrernenndurchmesser: 6mm, max. Nutzlänge: 10mm, min. Verankerungstiefe: 30mm, min. Bohrlochtiefe bei Durchsteckmontage: 50mm, Dübellänge: 55mm, Gewinde (ØxLänge): M6x17, U-Scheibe (Außendurchmesser x Dicke): 12x1,6mm Zugelassen für: - Ungerissenen Beton B25 bis B55 bzw. C20/25 bis C50/60 Auch geeignet für: - Beton B15, Naturstein mit dichtem Gefüge Zur Befestigung von: - Stahlkonstruktionen - Geländern - Konsolen - Leitern - Kabeltrassen - Maschinen - Treppen - Toren - Fassaden - Fensterelementen - Holzkonstruktionen FBN II VORTEILE IM ÜBERBLICK: - Für höchste Zug- und Quertragfähigkeiten (Betonausbruch bei ungerissenem Beton – mehr gibt der Verankerungsgrund nicht her) dokumentiert durch die Europäische Technische Zulassung mit Option 7 für ungerissenen Beton - damit einsetzbar für sicherheitsrelevante Befestigungen - Feuerwiderstand F 120 - Setzbar mit Standard oder reduzierter Verankerungstiefe - Kleinste Rand- und Achsabstande für randnahe Befestigungen und kleine Ankerplatten - Mit Kopfprägung zur Kontrolle der Verankerungstiefe im Einbauzustand - Hoher Verarbeitungskomfort: Der Anker lasst sich mit wenigen Hammerschlagen setzen. Nur wenige Umdrehungen der Mutter und der Anker „zieht“, wie der Handwerker sagt Produktbeschreibung: - Ankerbolzen für die Durchsteck- und Vorsteckmontage - Beim Anziehen der Sechskantmutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand. - FBN II R aus nicht rostendem Stahl der Korrosionswiderstandsklasse III, z. B. R, für Anwendungen im Außenbereich und in Feuchträumen. Vorteile/Nutzen: - Der FBN II bietet die höchste Tragfähigkeit in ungerissenem Beton - mehr gibt der Verankerungsgrund nicht her. - Reduzierte Verankerungstiefe verringert die Bohrzeit – das spart Zeit und verringert Bewehrungstreffer. - Langes Gewinde ermöglicht Abstandsmontagen und variable Nutzlangen. - Durchmesser 8 bis 20 mm auch für reduzierte Verankerungstiefen, z. B. bei kleinen Lasten oder Bewehrungstreffern. - Kopfprägung für eindeutige Kennzeichnung der Setztiefe ermöglicht nachträgliche Einbaukontrolle .Montageart: - Durchsteck- und Vorsteckmontage Montagehinweise: - Für die Serienmontage empfehlen wir das Ankerbolzen Setzwerkzeug. - Vor dem Einschlagen ist die Sechskantmutter in die optimale Montageposition zu bringen (Einschlagzapfen steht ca. 2 bis 3 mm aus der Sechskant-Mutter vor). *Die Verwendung ist auf statisch unbestimmte Bauteile beschränkt. **Mutter und Unterlegscheiben nicht vormontiert / lose beigelegt

Fischer-Bolzen FBN II R Edelstahl 6/30 - 100 Stück, Bohrernenndurchmesser: 6mm, max. Nutzlänge: 30mm, min. Verankerungstiefe: 30mm, min. Bohrlochtiefe bei Durchsteckmontage: 70mm, Dübellänge: 75mm, Gewinde (ØxLänge): M6x35, U-Scheibe (Außendurchmesser x Dicke): 12x1,6mm Zugelassen für: - Ungerissenen Beton B25 bis B55 bzw. C20/25 bis C50/60 Auch geeignet für: - Beton B15, Naturstein mit dichtem Gefüge Zur Befestigung von: - Stahlkonstruktionen - Geländern - Konsolen - Leitern - Kabeltrassen - Maschinen - Treppen - Toren - Fassaden - Fensterelementen - Holzkonstruktionen FBN II VORTEILE IM ÜBERBLICK: - Für höchste Zug- und Quertragfähigkeiten (Betonausbruch bei ungerissenem Beton – mehr gibt der Verankerungsgrund nicht her) dokumentiert durch die Europäische Technische Zulassung mit Option 7 für ungerissenen Beton - damit einsetzbar für sicherheitsrelevante Befestigungen - Feuerwiderstand F 120 - Setzbar mit Standard oder reduzierter Verankerungstiefe - Kleinste Rand- und Achsabstande für randnahe Befestigungen und kleine Ankerplatten - Mit Kopfprägung zur Kontrolle der Verankerungstiefe im Einbauzustand - Hoher Verarbeitungskomfort: Der Anker lasst sich mit wenigen Hammerschlagen setzen. Nur wenige Umdrehungen der Mutter und der Anker „zieht“, wie der Handwerker sagt Produktbeschreibung: - Ankerbolzen für die Durchsteck- und Vorsteckmontage - Beim Anziehen der Sechskantmutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand. - FBN II R aus nicht rostendem Stahl der Korrosionswiderstandsklasse III, z. B. R, für Anwendungen im Außenbereich und in Feuchträumen. Vorteile/Nutzen: - Der FBN II bietet die höchste Tragfähigkeit in ungerissenem Beton - mehr gibt der Verankerungsgrund nicht her. - Reduzierte Verankerungstiefe verringert die Bohrzeit – das spart Zeit und verringert Bewehrungstreffer. - Langes Gewinde ermöglicht Abstandsmontagen und variable Nutzlangen. - Durchmesser 8 bis 20 mm auch für reduzierte Verankerungstiefen, z. B. bei kleinen Lasten oder Bewehrungstreffern. - Kopfprägung für eindeutige Kennzeichnung der Setztiefe ermöglicht nachträgliche Einbaukontrolle .Montageart: - Durchsteck- und Vorsteckmontage Montagehinweise: - Für die Serienmontage empfehlen wir das Ankerbolzen Setzwerkzeug. - Vor dem Einschlagen ist die Sechskantmutter in die optimale Montageposition zu bringen (Einschlagzapfen steht ca. 2 bis 3 mm aus der Sechskant-Mutter vor). *Die Verwendung ist auf statisch unbestimmte Bauteile beschränkt. **Mutter und Unterlegscheiben nicht vormontiert / lose beigelegt

Fischer-Bolzen FBN II R Edelstahl 8/10 - 50 Stück, Bohrernenndurchmesser: 8mm, max. Nutzlänge: 10/20mm, min. Verankerungstiefe: 40/30mm, min. Bohrlochtiefe bei Durchsteckmontage: 66mm, Dübellänge: 71mm, Gewinde (ØxLänge): M8x39, U-Scheibe (Außendurchmesser x Dicke): 16x1,6mm Zugelassen für: - Ungerissenen Beton B25 bis B55 bzw. C20/25 bis C50/60 Auch geeignet für: - Beton B15, Naturstein mit dichtem Gefüge Zur Befestigung von: - Stahlkonstruktionen - Geländern - Konsolen - Leitern - Kabeltrassen - Maschinen - Treppen - Toren - Fassaden - Fensterelementen - Holzkonstruktionen FBN II VORTEILE IM ÜBERBLICK: - Für höchste Zug- und Quertragfähigkeiten (Betonausbruch bei ungerissenem Beton – mehr gibt der Verankerungsgrund nicht her) dokumentiert durch die Europäische Technische Zulassung mit Option 7 für ungerissenen Beton - damit einsetzbar für sicherheitsrelevante Befestigungen - Feuerwiderstand F 120 - Setzbar mit Standard oder reduzierter Verankerungstiefe - Kleinste Rand- und Achsabstande für randnahe Befestigungen und kleine Ankerplatten - Mit Kopfprägung zur Kontrolle der Verankerungstiefe im Einbauzustand - Hoher Verarbeitungskomfort: Der Anker lasst sich mit wenigen Hammerschlagen setzen. Nur wenige Umdrehungen der Mutter und der Anker „zieht“, wie der Handwerker sagt Produktbeschreibung: - Ankerbolzen für die Durchsteck- und Vorsteckmontage - Beim Anziehen der Sechskantmutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand. - FBN II R aus nicht rostendem Stahl der Korrosionswiderstandsklasse III, z. B. R, für Anwendungen im Außenbereich und in Feuchträumen. Vorteile/Nutzen: - Der FBN II bietet die höchste Tragfähigkeit in ungerissenem Beton - mehr gibt der Verankerungsgrund nicht her. - Reduzierte Verankerungstiefe verringert die Bohrzeit – das spart Zeit und verringert Bewehrungstreffer. - Langes Gewinde ermöglicht Abstandsmontagen und variable Nutzlangen. - Durchmesser 8 bis 20 mm auch für reduzierte Verankerungstiefen, z. B. bei kleinen Lasten oder Bewehrungstreffern. - Kopfprägung für eindeutige Kennzeichnung der Setztiefe ermöglicht nachträgliche Einbaukontrolle .Montageart: - Durchsteck- und Vorsteckmontage Montagehinweise: - Für die Serienmontage empfehlen wir das Ankerbolzen Setzwerkzeug. - Vor dem Einschlagen ist die Sechskantmutter in die optimale Montageposition zu bringen (Einschlagzapfen steht ca. 2 bis 3 mm aus der Sechskant-Mutter vor).

Fischer-Bolzen FBN II R Edelstahl 8/30 - 50 Stück, Bohrernenndurchmesser: 8mm, max. Nutzlänge: 30/40mm, min. Verankerungstiefe: 40/30mm, min. Bohrlochtiefe bei Durchsteckmontage: 86mm, Dübellänge: 91mm, Gewinde (ØxLänge): M8x59, U-Scheibe (Außendurchmesser x Dicke): 16x1,6mm Zugelassen für: - Ungerissenen Beton B25 bis B55 bzw. C20/25 bis C50/60 Auch geeignet für: - Beton B15, Naturstein mit dichtem Gefüge Zur Befestigung von: - Stahlkonstruktionen - Geländern - Konsolen - Leitern - Kabeltrassen - Maschinen - Treppen - Toren - Fassaden - Fensterelementen - Holzkonstruktionen FBN II VORTEILE IM ÜBERBLICK: - Für höchste Zug- und Quertragfähigkeiten (Betonausbruch bei ungerissenem Beton – mehr gibt der Verankerungsgrund nicht her) dokumentiert durch die Europäische Technische Zulassung mit Option 7 für ungerissenen Beton - damit einsetzbar für sicherheitsrelevante Befestigungen - Feuerwiderstand F 120 - Setzbar mit Standard oder reduzierter Verankerungstiefe - Kleinste Rand- und Achsabstande für randnahe Befestigungen und kleine Ankerplatten - Mit Kopfprägung zur Kontrolle der Verankerungstiefe im Einbauzustand - Hoher Verarbeitungskomfort: Der Anker lasst sich mit wenigen Hammerschlagen setzen. Nur wenige Umdrehungen der Mutter und der Anker „zieht“, wie der Handwerker sagt Produktbeschreibung: - Ankerbolzen für die Durchsteck- und Vorsteckmontage - Beim Anziehen der Sechskantmutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand. - FBN II R aus nicht rostendem Stahl der Korrosionswiderstandsklasse III, z. B. R, für Anwendungen im Außenbereich und in Feuchträumen. Vorteile/Nutzen: - Der FBN II bietet die höchste Tragfähigkeit in ungerissenem Beton - mehr gibt der Verankerungsgrund nicht her. - Reduzierte Verankerungstiefe verringert die Bohrzeit – das spart Zeit und verringert Bewehrungstreffer. - Langes Gewinde ermöglicht Abstandsmontagen und variable Nutzlangen. - Durchmesser 8 bis 20 mm auch für reduzierte Verankerungstiefen, z. B. bei kleinen Lasten oder Bewehrungstreffern. - Kopfprägung für eindeutige Kennzeichnung der Setztiefe ermöglicht nachträgliche Einbaukontrolle .Montageart: - Durchsteck- und Vorsteckmontage Montagehinweise: - Für die Serienmontage empfehlen wir das Ankerbolzen Setzwerkzeug. - Vor dem Einschlagen ist die Sechskantmutter in die optimale Montageposition zu bringen (Einschlagzapfen steht ca. 2 bis 3 mm aus der Sechskant-Mutter vor).

Fischer-Bolzen FBN II R Edelstahl 8/50 - 50 Stück, Bohrernenndurchmesser: 8mm, max. Nutzlänge: 50/60mm, min. Verankerungstiefe: 40/30mm, min. Bohrlochtiefe bei Durchsteckmontage: 106mm, Dübellänge: 111mm, Gewinde (ØxLänge): M8x79, U-Scheibe (Außendurchmesser x Dicke): 16x1,6mm Zugelassen für: - Ungerissenen Beton B25 bis B55 bzw. C20/25 bis C50/60 Auch geeignet für: - Beton B15, Naturstein mit dichtem Gefüge Zur Befestigung von: - Stahlkonstruktionen - Geländern - Konsolen - Leitern - Kabeltrassen - Maschinen - Treppen - Toren - Fassaden - Fensterelementen - Holzkonstruktionen FBN II VORTEILE IM ÜBERBLICK: - Für höchste Zug- und Quertragfähigkeiten (Betonausbruch bei ungerissenem Beton – mehr gibt der Verankerungsgrund nicht her) dokumentiert durch die Europäische Technische Zulassung mit Option 7 für ungerissenen Beton - damit einsetzbar für sicherheitsrelevante Befestigungen - Feuerwiderstand F 120 - Setzbar mit Standard oder reduzierter Verankerungstiefe - Kleinste Rand- und Achsabstande für randnahe Befestigungen und kleine Ankerplatten - Mit Kopfprägung zur Kontrolle der Verankerungstiefe im Einbauzustand - Hoher Verarbeitungskomfort: Der Anker lasst sich mit wenigen Hammerschlagen setzen. Nur wenige Umdrehungen der Mutter und der Anker „zieht“, wie der Handwerker sagt Produktbeschreibung: - Ankerbolzen für die Durchsteck- und Vorsteckmontage - Beim Anziehen der Sechskantmutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand. - FBN II R aus nicht rostendem Stahl der Korrosionswiderstandsklasse III, z. B. R, für Anwendungen im Außenbereich und in Feuchträumen. Vorteile/Nutzen: - Der FBN II bietet die höchste Tragfähigkeit in ungerissenem Beton - mehr gibt der Verankerungsgrund nicht her. - Reduzierte Verankerungstiefe verringert die Bohrzeit – das spart Zeit und verringert Bewehrungstreffer. - Langes Gewinde ermöglicht Abstandsmontagen und variable Nutzlangen. - Durchmesser 8 bis 20 mm auch für reduzierte Verankerungstiefen, z. B. bei kleinen Lasten oder Bewehrungstreffern. - Kopfprägung für eindeutige Kennzeichnung der Setztiefe ermöglicht nachträgliche Einbaukontrolle .Montageart: - Durchsteck- und Vorsteckmontage Montagehinweise: - Für die Serienmontage empfehlen wir das Ankerbolzen Setzwerkzeug. - Vor dem Einschlagen ist die Sechskantmutter in die optimale Montageposition zu bringen (Einschlagzapfen steht ca. 2 bis 3 mm aus der Sechskant-Mutter vor).

Fischer-Bolzen FBN II R Edelstahl 10/10 - 50 Stück, Bohrernenndurchmesser: 10mm, max. Nutzlänge: 10/20mm, min. Verankerungstiefe: 50/40mm, min. Bohrlochtiefe bei Durchsteckmontage: 78mm, Dübellänge: 86mm, Gewinde (ØxLänge): M10x46, U-Scheibe (Außendurchmesser x Dicke): 20x2mm Zugelassen für: - Ungerissenen Beton B25 bis B55 bzw. C20/25 bis C50/60 Auch geeignet für: - Beton B15, Naturstein mit dichtem Gefüge Zur Befestigung von: - Stahlkonstruktionen - Geländern - Konsolen - Leitern - Kabeltrassen - Maschinen - Treppen - Toren - Fassaden - Fensterelementen - Holzkonstruktionen FBN II VORTEILE IM ÜBERBLICK: - Für höchste Zug- und Quertragfähigkeiten (Betonausbruch bei ungerissenem Beton – mehr gibt der Verankerungsgrund nicht her) dokumentiert durch die Europäische Technische Zulassung mit Option 7 für ungerissenen Beton - damit einsetzbar für sicherheitsrelevante Befestigungen - Feuerwiderstand F 120 - Setzbar mit Standard oder reduzierter Verankerungstiefe - Kleinste Rand- und Achsabstande für randnahe Befestigungen und kleine Ankerplatten - Mit Kopfprägung zur Kontrolle der Verankerungstiefe im Einbauzustand - Hoher Verarbeitungskomfort: Der Anker lasst sich mit wenigen Hammerschlagen setzen. Nur wenige Umdrehungen der Mutter und der Anker „zieht“, wie der Handwerker sagt Produktbeschreibung: - Ankerbolzen für die Durchsteck- und Vorsteckmontage - Beim Anziehen der Sechskantmutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand. - FBN II R aus nicht rostendem Stahl der Korrosionswiderstandsklasse III, z. B. R, für Anwendungen im Außenbereich und in Feuchträumen. Vorteile/Nutzen: - Der FBN II bietet die höchste Tragfähigkeit in ungerissenem Beton - mehr gibt der Verankerungsgrund nicht her. - Reduzierte Verankerungstiefe verringert die Bohrzeit – das spart Zeit und verringert Bewehrungstreffer. - Langes Gewinde ermöglicht Abstandsmontagen und variable Nutzlangen. - Durchmesser 8 bis 20 mm auch für reduzierte Verankerungstiefen, z. B. bei kleinen Lasten oder Bewehrungstreffern. - Kopfprägung für eindeutige Kennzeichnung der Setztiefe ermöglicht nachträgliche Einbaukontrolle .Montageart: - Durchsteck- und Vorsteckmontage Montagehinweise: - Für die Serienmontage empfehlen wir das Ankerbolzen Setzwerkzeug. - Vor dem Einschlagen ist die Sechskantmutter in die optimale Montageposition zu bringen (Einschlagzapfen steht ca. 2 bis 3 mm aus der Sechskant-Mutter vor).

Fischer-Bolzen FBN II R Edelstahl 10/20 - 50 Stück, Bohrernenndurchmesser: 10mm, max. Nutzlänge: 20/30mm, min. Verankerungstiefe: 50/40mm, min. Bohrlochtiefe bei Durchsteckmontage: 88mm, Dübellänge: 96mm, Gewinde (ØxLänge): M10x56, U-Scheibe (Außendurchmesser x Dicke): 20x2mm Zugelassen für: - Ungerissenen Beton B25 bis B55 bzw. C20/25 bis C50/60 Auch geeignet für: - Beton B15, Naturstein mit dichtem Gefüge Zur Befestigung von: - Stahlkonstruktionen - Geländern - Konsolen - Leitern - Kabeltrassen - Maschinen - Treppen - Toren - Fassaden - Fensterelementen - Holzkonstruktionen FBN II VORTEILE IM ÜBERBLICK: - Für höchste Zug- und Quertragfähigkeiten (Betonausbruch bei ungerissenem Beton – mehr gibt der Verankerungsgrund nicht her) dokumentiert durch die Europäische Technische Zulassung mit Option 7 für ungerissenen Beton - damit einsetzbar für sicherheitsrelevante Befestigungen - Feuerwiderstand F 120 - Setzbar mit Standard oder reduzierter Verankerungstiefe - Kleinste Rand- und Achsabstande für randnahe Befestigungen und kleine Ankerplatten - Mit Kopfprägung zur Kontrolle der Verankerungstiefe im Einbauzustand - Hoher Verarbeitungskomfort: Der Anker lasst sich mit wenigen Hammerschlagen setzen. Nur wenige Umdrehungen der Mutter und der Anker „zieht“, wie der Handwerker sagt Produktbeschreibung: - Ankerbolzen für die Durchsteck- und Vorsteckmontage - Beim Anziehen der Sechskantmutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand. - FBN II R aus nicht rostendem Stahl der Korrosionswiderstandsklasse III, z. B. R, für Anwendungen im Außenbereich und in Feuchträumen. Vorteile/Nutzen: - Der FBN II bietet die höchste Tragfähigkeit in ungerissenem Beton - mehr gibt der Verankerungsgrund nicht her. - Reduzierte Verankerungstiefe verringert die Bohrzeit – das spart Zeit und verringert Bewehrungstreffer. - Langes Gewinde ermöglicht Abstandsmontagen und variable Nutzlangen. - Durchmesser 8 bis 20 mm auch für reduzierte Verankerungstiefen, z. B. bei kleinen Lasten oder Bewehrungstreffern. - Kopfprägung für eindeutige Kennzeichnung der Setztiefe ermöglicht nachträgliche Einbaukontrolle .Montageart: - Durchsteck- und Vorsteckmontage Montagehinweise: - Für die Serienmontage empfehlen wir das Ankerbolzen Setzwerkzeug. - Vor dem Einschlagen ist die Sechskantmutter in die optimale Montageposition zu bringen (Einschlagzapfen steht ca. 2 bis 3 mm aus der Sechskant-Mutter vor).

Fischer-Bolzen FBN II R Edelstahl 10/30 - 50 Stück, Bohrernenndurchmesser: 10mm, max. Nutzlänge: 30/40mm, min. Verankerungstiefe: 50/40mm, min. Bohrlochtiefe bei Durchsteckmontage: 98mm, Dübellänge: 106mm, Gewinde (ØxLänge): M10x66, U-Scheibe (Außendurchmesser x Dicke): 20x2mm Zugelassen für: - Ungerissenen Beton B25 bis B55 bzw. C20/25 bis C50/60 Auch geeignet für: - Beton B15, Naturstein mit dichtem Gefüge Zur Befestigung von: - Stahlkonstruktionen - Geländern - Konsolen - Leitern - Kabeltrassen - Maschinen - Treppen - Toren - Fassaden - Fensterelementen - Holzkonstruktionen FBN II VORTEILE IM ÜBERBLICK: - Für höchste Zug- und Quertragfähigkeiten (Betonausbruch bei ungerissenem Beton – mehr gibt der Verankerungsgrund nicht her) dokumentiert durch die Europäische Technische Zulassung mit Option 7 für ungerissenen Beton - damit einsetzbar für sicherheitsrelevante Befestigungen - Feuerwiderstand F 120 - Setzbar mit Standard oder reduzierter Verankerungstiefe - Kleinste Rand- und Achsabstande für randnahe Befestigungen und kleine Ankerplatten - Mit Kopfprägung zur Kontrolle der Verankerungstiefe im Einbauzustand - Hoher Verarbeitungskomfort: Der Anker lasst sich mit wenigen Hammerschlagen setzen. Nur wenige Umdrehungen der Mutter und der Anker „zieht“, wie der Handwerker sagt Produktbeschreibung: - Ankerbolzen für die Durchsteck- und Vorsteckmontage - Beim Anziehen der Sechskantmutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand. - FBN II R aus nicht rostendem Stahl der Korrosionswiderstandsklasse III, z. B. R, für Anwendungen im Außenbereich und in Feuchträumen. Vorteile/Nutzen: - Der FBN II bietet die höchste Tragfähigkeit in ungerissenem Beton - mehr gibt der Verankerungsgrund nicht her. - Reduzierte Verankerungstiefe verringert die Bohrzeit – das spart Zeit und verringert Bewehrungstreffer. - Langes Gewinde ermöglicht Abstandsmontagen und variable Nutzlangen. - Durchmesser 8 bis 20 mm auch für reduzierte Verankerungstiefen, z. B. bei kleinen Lasten oder Bewehrungstreffern. - Kopfprägung für eindeutige Kennzeichnung der Setztiefe ermöglicht nachträgliche Einbaukontrolle .Montageart: - Durchsteck- und Vorsteckmontage Montagehinweise: - Für die Serienmontage empfehlen wir das Ankerbolzen Setzwerkzeug. - Vor dem Einschlagen ist die Sechskantmutter in die optimale Montageposition zu bringen (Einschlagzapfen steht ca. 2 bis 3 mm aus der Sechskant-Mutter vor).

Fischer-Bolzen FBN II R Edelstahl 10/50 - 20 Stück, Bohrernenndurchmesser: 10mm, max. Nutzlänge: 50/60mm, min. Verankerungstiefe: 50/40mm, min. Bohrlochtiefe bei Durchsteckmontage: 118mm, Dübellänge: 126mm, Gewinde (ØxLänge): M10x86, U-Scheibe (Außendurchmesser x Dicke): 20x2mm Zugelassen für: - Ungerissenen Beton B25 bis B55 bzw. C20/25 bis C50/60 Auch geeignet für: - Beton B15, Naturstein mit dichtem Gefüge Zur Befestigung von: - Stahlkonstruktionen - Geländern - Konsolen - Leitern - Kabeltrassen - Maschinen - Treppen - Toren - Fassaden - Fensterelementen - Holzkonstruktionen FBN II VORTEILE IM ÜBERBLICK: - Für höchste Zug- und Quertragfähigkeiten (Betonausbruch bei ungerissenem Beton – mehr gibt der Verankerungsgrund nicht her) dokumentiert durch die Europäische Technische Zulassung mit Option 7 für ungerissenen Beton - damit einsetzbar für sicherheitsrelevante Befestigungen - Feuerwiderstand F 120 - Setzbar mit Standard oder reduzierter Verankerungstiefe - Kleinste Rand- und Achsabstande für randnahe Befestigungen und kleine Ankerplatten - Mit Kopfprägung zur Kontrolle der Verankerungstiefe im Einbauzustand - Hoher Verarbeitungskomfort: Der Anker lasst sich mit wenigen Hammerschlagen setzen. Nur wenige Umdrehungen der Mutter und der Anker „zieht“, wie der Handwerker sagt Produktbeschreibung: - Ankerbolzen für die Durchsteck- und Vorsteckmontage - Beim Anziehen der Sechskantmutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand. - FBN II R aus nicht rostendem Stahl der Korrosionswiderstandsklasse III, z. B. R, für Anwendungen im Außenbereich und in Feuchträumen. Vorteile/Nutzen: - Der FBN II bietet die höchste Tragfähigkeit in ungerissenem Beton - mehr gibt der Verankerungsgrund nicht her. - Reduzierte Verankerungstiefe verringert die Bohrzeit – das spart Zeit und verringert Bewehrungstreffer. - Langes Gewinde ermöglicht Abstandsmontagen und variable Nutzlangen. - Durchmesser 8 bis 20 mm auch für reduzierte Verankerungstiefen, z. B. bei kleinen Lasten oder Bewehrungstreffern. - Kopfprägung für eindeutige Kennzeichnung der Setztiefe ermöglicht nachträgliche Einbaukontrolle .Montageart: - Durchsteck- und Vorsteckmontage Montagehinweise: - Für die Serienmontage empfehlen wir das Ankerbolzen Setzwerkzeug. - Vor dem Einschlagen ist die Sechskantmutter in die optimale Montageposition zu bringen (Einschlagzapfen steht ca. 2 bis 3 mm aus der Sechskant-Mutter vor).

Fischer-Bolzen FBN II R Edelstahl 10/100 - 20 Stück, Bohrernenndurchmesser: 10mm, max. Nutzlänge: 100/110mm, min. Verankerungstiefe: 50/40mm, min. Bohrlochtiefe bei Durchsteckmontage: 168mm, Dübellänge: 176mm, Gewinde (ØxLänge): M10x136, U-Scheibe (Außendurchmesser x Dicke): 20x2mm Zugelassen für: - Ungerissenen Beton B25 bis B55 bzw. C20/25 bis C50/60 Auch geeignet für: - Beton B15, Naturstein mit dichtem Gefüge Zur Befestigung von: - Stahlkonstruktionen - Geländern - Konsolen - Leitern - Kabeltrassen - Maschinen - Treppen - Toren - Fassaden - Fensterelementen - Holzkonstruktionen FBN II VORTEILE IM ÜBERBLICK: - Für höchste Zug- und Quertragfähigkeiten (Betonausbruch bei ungerissenem Beton – mehr gibt der Verankerungsgrund nicht her) dokumentiert durch die Europäische Technische Zulassung mit Option 7 für ungerissenen Beton - damit einsetzbar für sicherheitsrelevante Befestigungen - Feuerwiderstand F 120 - Setzbar mit Standard oder reduzierter Verankerungstiefe - Kleinste Rand- und Achsabstande für randnahe Befestigungen und kleine Ankerplatten - Mit Kopfprägung zur Kontrolle der Verankerungstiefe im Einbauzustand - Hoher Verarbeitungskomfort: Der Anker lasst sich mit wenigen Hammerschlagen setzen. Nur wenige Umdrehungen der Mutter und der Anker „zieht“, wie der Handwerker sagt Produktbeschreibung: - Ankerbolzen für die Durchsteck- und Vorsteckmontage - Beim Anziehen der Sechskantmutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand. - FBN II R aus nicht rostendem Stahl der Korrosionswiderstandsklasse III, z. B. R, für Anwendungen im Außenbereich und in Feuchträumen. Vorteile/Nutzen: - Der FBN II bietet die höchste Tragfähigkeit in ungerissenem Beton - mehr gibt der Verankerungsgrund nicht her. - Reduzierte Verankerungstiefe verringert die Bohrzeit – das spart Zeit und verringert Bewehrungstreffer. - Langes Gewinde ermöglicht Abstandsmontagen und variable Nutzlangen. - Durchmesser 8 bis 20 mm auch für reduzierte Verankerungstiefen, z. B. bei kleinen Lasten oder Bewehrungstreffern. - Kopfprägung für eindeutige Kennzeichnung der Setztiefe ermöglicht nachträgliche Einbaukontrolle .Montageart: - Durchsteck- und Vorsteckmontage Montagehinweise: - Für die Serienmontage empfehlen wir das Ankerbolzen Setzwerkzeug. - Vor dem Einschlagen ist die Sechskantmutter in die optimale Montageposition zu bringen (Einschlagzapfen steht ca. 2 bis 3 mm aus der Sechskant-Mutter vor).

Fischer-Bolzen FBN II R Edelstahl 12/10 - 20 Stück, Bohrernenndurchmesser: 12mm, max. Nutzlänge: 10/25mm, min. Verankerungstiefe: 65/50mm, min. Bohrlochtiefe bei Durchsteckmontage: 95mm, Dübellänge: 106mm, Gewinde (ØxLänge): M12x59, U-Scheibe (Außendurchmesser x Dicke): 25x2,5mm Zugelassen für: - Ungerissenen Beton B25 bis B55 bzw. C20/25 bis C50/60 Auch geeignet für: - Beton B15, Naturstein mit dichtem Gefüge Zur Befestigung von: - Stahlkonstruktionen - Geländern - Konsolen - Leitern - Kabeltrassen - Maschinen - Treppen - Toren - Fassaden - Fensterelementen - Holzkonstruktionen FBN II VORTEILE IM ÜBERBLICK: - Für höchste Zug- und Quertragfähigkeiten (Betonausbruch bei ungerissenem Beton – mehr gibt der Verankerungsgrund nicht her) dokumentiert durch die Europäische Technische Zulassung mit Option 7 für ungerissenen Beton - damit einsetzbar für sicherheitsrelevante Befestigungen - Feuerwiderstand F 120 - Setzbar mit Standard oder reduzierter Verankerungstiefe - Kleinste Rand- und Achsabstande für randnahe Befestigungen und kleine Ankerplatten - Mit Kopfprägung zur Kontrolle der Verankerungstiefe im Einbauzustand - Hoher Verarbeitungskomfort: Der Anker lasst sich mit wenigen Hammerschlagen setzen. Nur wenige Umdrehungen der Mutter und der Anker „zieht“, wie der Handwerker sagt Produktbeschreibung: - Ankerbolzen für die Durchsteck- und Vorsteckmontage - Beim Anziehen der Sechskantmutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand. - FBN II R aus nicht rostendem Stahl der Korrosionswiderstandsklasse III, z. B. R, für Anwendungen im Außenbereich und in Feuchträumen. Vorteile/Nutzen: - Der FBN II bietet die höchste Tragfähigkeit in ungerissenem Beton - mehr gibt der Verankerungsgrund nicht her. - Reduzierte Verankerungstiefe verringert die Bohrzeit – das spart Zeit und verringert Bewehrungstreffer. - Langes Gewinde ermöglicht Abstandsmontagen und variable Nutzlangen. - Durchmesser 8 bis 20 mm auch für reduzierte Verankerungstiefen, z. B. bei kleinen Lasten oder Bewehrungstreffern. - Kopfprägung für eindeutige Kennzeichnung der Setztiefe ermöglicht nachträgliche Einbaukontrolle .Montageart: - Durchsteck- und Vorsteckmontage Montagehinweise: - Für die Serienmontage empfehlen wir das Ankerbolzen Setzwerkzeug. - Vor dem Einschlagen ist die Sechskantmutter in die optimale Montageposition zu bringen (Einschlagzapfen steht ca. 2 bis 3 mm aus der Sechskant-Mutter vor).

Fischer-Bolzen FBN II R Edelstahl 12/20 - 20 Stück, Bohrernenndurchmesser: 12mm, max. Nutzlänge: 20/35mm, min. Verankerungstiefe: 65/50mm, min. Bohrlochtiefe bei Durchsteckmontage: 105mm, Dübellänge: 116mm, Gewinde (ØxLänge): M12x69, U-Scheibe (Außendurchmesser x Dicke): 25x2,5mm Zugelassen für: - Ungerissenen Beton B25 bis B55 bzw. C20/25 bis C50/60 Auch geeignet für: - Beton B15, Naturstein mit dichtem Gefüge Zur Befestigung von: - Stahlkonstruktionen - Geländern - Konsolen - Leitern - Kabeltrassen - Maschinen - Treppen - Toren - Fassaden - Fensterelementen - Holzkonstruktionen FBN II VORTEILE IM ÜBERBLICK: - Für höchste Zug- und Quertragfähigkeiten (Betonausbruch bei ungerissenem Beton – mehr gibt der Verankerungsgrund nicht her) dokumentiert durch die Europäische Technische Zulassung mit Option 7 für ungerissenen Beton - damit einsetzbar für sicherheitsrelevante Befestigungen - Feuerwiderstand F 120 - Setzbar mit Standard oder reduzierter Verankerungstiefe - Kleinste Rand- und Achsabstande für randnahe Befestigungen und kleine Ankerplatten - Mit Kopfprägung zur Kontrolle der Verankerungstiefe im Einbauzustand - Hoher Verarbeitungskomfort: Der Anker lasst sich mit wenigen Hammerschlagen setzen. Nur wenige Umdrehungen der Mutter und der Anker „zieht“, wie der Handwerker sagt Produktbeschreibung: - Ankerbolzen für die Durchsteck- und Vorsteckmontage - Beim Anziehen der Sechskantmutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand. - FBN II R aus nicht rostendem Stahl der Korrosionswiderstandsklasse III, z. B. R, für Anwendungen im Außenbereich und in Feuchträumen. Vorteile/Nutzen: - Der FBN II bietet die höchste Tragfähigkeit in ungerissenem Beton - mehr gibt der Verankerungsgrund nicht her. - Reduzierte Verankerungstiefe verringert die Bohrzeit – das spart Zeit und verringert Bewehrungstreffer. - Langes Gewinde ermöglicht Abstandsmontagen und variable Nutzlangen. - Durchmesser 8 bis 20 mm auch für reduzierte Verankerungstiefen, z. B. bei kleinen Lasten oder Bewehrungstreffern. - Kopfprägung für eindeutige Kennzeichnung der Setztiefe ermöglicht nachträgliche Einbaukontrolle .Montageart: - Durchsteck- und Vorsteckmontage Montagehinweise: - Für die Serienmontage empfehlen wir das Ankerbolzen Setzwerkzeug. - Vor dem Einschlagen ist die Sechskantmutter in die optimale Montageposition zu bringen (Einschlagzapfen steht ca. 2 bis 3 mm aus der Sechskant-Mutter vor).

Fischer-Bolzen FBN II R Edelstahl 12/30 - 20 Stück, Bohrernenndurchmesser: 12mm, max. Nutzlänge: 30/45mm, min. Verankerungstiefe: 65/50mm, min. Bohrlochtiefe bei Durchsteckmontage: 115mm, Dübellänge: 126mm, Gewinde (ØxLänge): M12x79, U-Scheibe (Außendurchmesser x Dicke): 25x2,5mm Zugelassen für: - Ungerissenen Beton B25 bis B55 bzw. C20/25 bis C50/60 Auch geeignet für: - Beton B15, Naturstein mit dichtem Gefüge Zur Befestigung von: - Stahlkonstruktionen - Geländern - Konsolen - Leitern - Kabeltrassen - Maschinen - Treppen - Toren - Fassaden - Fensterelementen - Holzkonstruktionen FBN II VORTEILE IM ÜBERBLICK: - Für höchste Zug- und Quertragfähigkeiten (Betonausbruch bei ungerissenem Beton – mehr gibt der Verankerungsgrund nicht her) dokumentiert durch die Europäische Technische Zulassung mit Option 7 für ungerissenen Beton - damit einsetzbar für sicherheitsrelevante Befestigungen - Feuerwiderstand F 120 - Setzbar mit Standard oder reduzierter Verankerungstiefe - Kleinste Rand- und Achsabstande für randnahe Befestigungen und kleine Ankerplatten - Mit Kopfprägung zur Kontrolle der Verankerungstiefe im Einbauzustand - Hoher Verarbeitungskomfort: Der Anker lasst sich mit wenigen Hammerschlagen setzen. Nur wenige Umdrehungen der Mutter und der Anker „zieht“, wie der Handwerker sagt Produktbeschreibung: - Ankerbolzen für die Durchsteck- und Vorsteckmontage - Beim Anziehen der Sechskantmutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand. - FBN II R aus nicht rostendem Stahl der Korrosionswiderstandsklasse III, z. B. R, für Anwendungen im Außenbereich und in Feuchträumen. Vorteile/Nutzen: - Der FBN II bietet die höchste Tragfähigkeit in ungerissenem Beton - mehr gibt der Verankerungsgrund nicht her. - Reduzierte Verankerungstiefe verringert die Bohrzeit – das spart Zeit und verringert Bewehrungstreffer. - Langes Gewinde ermöglicht Abstandsmontagen und variable Nutzlangen. - Durchmesser 8 bis 20 mm auch für reduzierte Verankerungstiefen, z. B. bei kleinen Lasten oder Bewehrungstreffern. - Kopfprägung für eindeutige Kennzeichnung der Setztiefe ermöglicht nachträgliche Einbaukontrolle .Montageart: - Durchsteck- und Vorsteckmontage Montagehinweise: - Für die Serienmontage empfehlen wir das Ankerbolzen Setzwerkzeug. - Vor dem Einschlagen ist die Sechskantmutter in die optimale Montageposition zu bringen (Einschlagzapfen steht ca. 2 bis 3 mm aus der Sechskant-Mutter vor).

Fischer-Bolzen FBN II R Edelstahl 12/50 - 20 Stück, Bohrernenndurchmesser: 12mm, max. Nutzlänge: 50/65mm, min. Verankerungstiefe: 65/50mm, min. Bohrlochtiefe bei Durchsteckmontage: 135mm, Dübellänge: 146mm, Gewinde (ØxLänge): M12x99, U-Scheibe (Außendurchmesser x Dicke): 25x2,5mm Zugelassen für: - Ungerissenen Beton B25 bis B55 bzw. C20/25 bis C50/60 Auch geeignet für: - Beton B15, Naturstein mit dichtem Gefüge Zur Befestigung von: - Stahlkonstruktionen - Geländern - Konsolen - Leitern - Kabeltrassen - Maschinen - Treppen - Toren - Fassaden - Fensterelementen - Holzkonstruktionen FBN II VORTEILE IM ÜBERBLICK: - Für höchste Zug- und Quertragfähigkeiten (Betonausbruch bei ungerissenem Beton – mehr gibt der Verankerungsgrund nicht her) dokumentiert durch die Europäische Technische Zulassung mit Option 7 für ungerissenen Beton - damit einsetzbar für sicherheitsrelevante Befestigungen - Feuerwiderstand F 120 - Setzbar mit Standard oder reduzierter Verankerungstiefe - Kleinste Rand- und Achsabstande für randnahe Befestigungen und kleine Ankerplatten - Mit Kopfprägung zur Kontrolle der Verankerungstiefe im Einbauzustand - Hoher Verarbeitungskomfort: Der Anker lasst sich mit wenigen Hammerschlagen setzen. Nur wenige Umdrehungen der Mutter und der Anker „zieht“, wie der Handwerker sagt Produktbeschreibung: - Ankerbolzen für die Durchsteck- und Vorsteckmontage - Beim Anziehen der Sechskantmutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand. - FBN II R aus nicht rostendem Stahl der Korrosionswiderstandsklasse III, z. B. R, für Anwendungen im Außenbereich und in Feuchträumen. Vorteile/Nutzen: - Der FBN II bietet die höchste Tragfähigkeit in ungerissenem Beton - mehr gibt der Verankerungsgrund nicht her. - Reduzierte Verankerungstiefe verringert die Bohrzeit – das spart Zeit und verringert Bewehrungstreffer. - Langes Gewinde ermöglicht Abstandsmontagen und variable Nutzlangen. - Durchmesser 8 bis 20 mm auch für reduzierte Verankerungstiefen, z. B. bei kleinen Lasten oder Bewehrungstreffern. - Kopfprägung für eindeutige Kennzeichnung der Setztiefe ermöglicht nachträgliche Einbaukontrolle .Montageart: - Durchsteck- und Vorsteckmontage Montagehinweise: - Für die Serienmontage empfehlen wir das Ankerbolzen Setzwerkzeug. - Vor dem Einschlagen ist die Sechskantmutter in die optimale Montageposition zu bringen (Einschlagzapfen steht ca. 2 bis 3 mm aus der Sechskant-Mutter vor).

Fischer-Bolzen FBN II R Edelstahl 12/100 - 20 Stück, Bohrernenndurchmesser: 12mm, max. Nutzlänge: 100/115mm, min. Verankerungstiefe: 65/50mm, min. Bohrlochtiefe bei Durchsteckmontage: 185mm, Dübellänge: 196mm, Gewinde (ØxLänge): M12x149, U-Scheibe (Außendurchmesser x Dicke): 25x2,5mm Zugelassen für: - Ungerissenen Beton B25 bis B55 bzw. C20/25 bis C50/60 Auch geeignet für: - Beton B15, Naturstein mit dichtem Gefüge Zur Befestigung von: - Stahlkonstruktionen - Geländern - Konsolen - Leitern - Kabeltrassen - Maschinen - Treppen - Toren - Fassaden - Fensterelementen - Holzkonstruktionen FBN II VORTEILE IM ÜBERBLICK: - Für höchste Zug- und Quertragfähigkeiten (Betonausbruch bei ungerissenem Beton – mehr gibt der Verankerungsgrund nicht her) dokumentiert durch die Europäische Technische Zulassung mit Option 7 für ungerissenen Beton - damit einsetzbar für sicherheitsrelevante Befestigungen - Feuerwiderstand F 120 - Setzbar mit Standard oder reduzierter Verankerungstiefe - Kleinste Rand- und Achsabstande für randnahe Befestigungen und kleine Ankerplatten - Mit Kopfprägung zur Kontrolle der Verankerungstiefe im Einbauzustand - Hoher Verarbeitungskomfort: Der Anker lasst sich mit wenigen Hammerschlagen setzen. Nur wenige Umdrehungen der Mutter und der Anker „zieht“, wie der Handwerker sagt Produktbeschreibung: - Ankerbolzen für die Durchsteck- und Vorsteckmontage - Beim Anziehen der Sechskantmutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand. - FBN II R aus nicht rostendem Stahl der Korrosionswiderstandsklasse III, z. B. R, für Anwendungen im Außenbereich und in Feuchträumen. Vorteile/Nutzen: - Der FBN II bietet die höchste Tragfähigkeit in ungerissenem Beton - mehr gibt der Verankerungsgrund nicht her. - Reduzierte Verankerungstiefe verringert die Bohrzeit – das spart Zeit und verringert Bewehrungstreffer. - Langes Gewinde ermöglicht Abstandsmontagen und variable Nutzlangen. - Durchmesser 8 bis 20 mm auch für reduzierte Verankerungstiefen, z. B. bei kleinen Lasten oder Bewehrungstreffern. - Kopfprägung für eindeutige Kennzeichnung der Setztiefe ermöglicht nachträgliche Einbaukontrolle .Montageart: - Durchsteck- und Vorsteckmontage Montagehinweise: - Für die Serienmontage empfehlen wir das Ankerbolzen Setzwerkzeug. - Vor dem Einschlagen ist die Sechskantmutter in die optimale Montageposition zu bringen (Einschlagzapfen steht ca. 2 bis 3 mm aus der Sechskant-Mutter vor).

Fischer-Bolzen FBN II R Edelstahl 12/200 - 10 Stück, Bohrernenndurchmesser: 12mm, max. Nutzlänge: 200/215mm, min. Verankerungstiefe: -, Dübellänge: 294mm, Zugelassen für: - Ungerissenen Beton B25 bis B55 bzw. C20/25 bis C50/60 Auch geeignet für: - Beton B15, Naturstein mit dichtem Gefüge Zur Befestigung von: - Stahlkonstruktionen - Geländern - Konsolen - Leitern - Kabeltrassen - Maschinen - Treppen - Toren - Fassaden - Fensterelementen - Holzkonstruktionen FBN II VORTEILE IM ÜBERBLICK: - Für höchste Zug- und Quertragfähigkeiten (Betonausbruch bei ungerissenem Beton – mehr gibt der Verankerungsgrund nicht her) dokumentiert durch die Europäische Technische Zulassung mit Option 7 für ungerissenen Beton - damit einsetzbar für sicherheitsrelevante Befestigungen - Feuerwiderstand F 120 - Setzbar mit Standard oder reduzierter Verankerungstiefe - Kleinste Rand- und Achsabstande für randnahe Befestigungen und kleine Ankerplatten - Mit Kopfprägung zur Kontrolle der Verankerungstiefe im Einbauzustand - Hoher Verarbeitungskomfort: Der Anker lasst sich mit wenigen Hammerschlagen setzen. Nur wenige Umdrehungen der Mutter und der Anker „zieht“, wie der Handwerker sagt Produktbeschreibung: - Ankerbolzen für die Durchsteck- und Vorsteckmontage - Beim Anziehen der Sechskantmutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand. - FBN II R aus nicht rostendem Stahl der Korrosionswiderstandsklasse III, z. B. R, für Anwendungen im Außenbereich und in Feuchträumen. Vorteile/Nutzen: - Der FBN II bietet die höchste Tragfähigkeit in ungerissenem Beton - mehr gibt der Verankerungsgrund nicht her. - Reduzierte Verankerungstiefe verringert die Bohrzeit – das spart Zeit und verringert Bewehrungstreffer. - Langes Gewinde ermöglicht Abstandsmontagen und variable Nutzlangen. - Durchmesser 8 bis 20 mm auch für reduzierte Verankerungstiefen, z. B. bei kleinen Lasten oder Bewehrungstreffern. - Kopfprägung für eindeutige Kennzeichnung der Setztiefe ermöglicht nachträgliche Einbaukontrolle .Montageart: - Durchsteck- und Vorsteckmontage Montagehinweise: - Für die Serienmontage empfehlen wir das Ankerbolzen Setzwerkzeug. - Vor dem Einschlagen ist die Sechskantmutter in die optimale Montageposition zu bringen (Einschlagzapfen steht ca. 2 bis 3 mm aus der Sechskant-Mutter vor).

Fischer-Bolzen FBN II R Edelstahl 16/10 - 10 Stück, Bohrernenndurchmesser: 16mm, max. Nutzlänge: 10/25mm, min. Verankerungstiefe: 80/65mm, min. Bohrlochtiefe bei Durchsteckmontage: 114mm, Dübellänge: 130mm, Gewinde (ØxLänge): M16x74, U-Scheibe (Außendurchmesser x Dicke): 30x3mm Zugelassen für: - Ungerissenen Beton B25 bis B55 bzw. C20/25 bis C50/60 Auch geeignet für: - Beton B15, Naturstein mit dichtem Gefüge Zur Befestigung von: - Stahlkonstruktionen - Geländern - Konsolen - Leitern - Kabeltrassen - Maschinen - Treppen - Toren - Fassaden - Fensterelementen - Holzkonstruktionen FBN II VORTEILE IM ÜBERBLICK: - Für höchste Zug- und Quertragfähigkeiten (Betonausbruch bei ungerissenem Beton – mehr gibt der Verankerungsgrund nicht her) dokumentiert durch die Europäische Technische Zulassung mit Option 7 für ungerissenen Beton - damit einsetzbar für sicherheitsrelevante Befestigungen - Feuerwiderstand F 120 - Setzbar mit Standard oder reduzierter Verankerungstiefe - Kleinste Rand- und Achsabstande für randnahe Befestigungen und kleine Ankerplatten - Mit Kopfprägung zur Kontrolle der Verankerungstiefe im Einbauzustand - Hoher Verarbeitungskomfort: Der Anker lasst sich mit wenigen Hammerschlagen setzen. Nur wenige Umdrehungen der Mutter und der Anker „zieht“, wie der Handwerker sagt Produktbeschreibung: - Ankerbolzen für die Durchsteck- und Vorsteckmontage - Beim Anziehen der Sechskantmutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand. - FBN II R aus nicht rostendem Stahl der Korrosionswiderstandsklasse III, z. B. R, für Anwendungen im Außenbereich und in Feuchträumen. Vorteile/Nutzen: - Der FBN II bietet die höchste Tragfähigkeit in ungerissenem Beton - mehr gibt der Verankerungsgrund nicht her. - Reduzierte Verankerungstiefe verringert die Bohrzeit – das spart Zeit und verringert Bewehrungstreffer. - Langes Gewinde ermöglicht Abstandsmontagen und variable Nutzlangen. - Durchmesser 8 bis 20 mm auch für reduzierte Verankerungstiefen, z. B. bei kleinen Lasten oder Bewehrungstreffern. - Kopfprägung für eindeutige Kennzeichnung der Setztiefe ermöglicht nachträgliche Einbaukontrolle .Montageart: - Durchsteck- und Vorsteckmontage Montagehinweise: - Für die Serienmontage empfehlen wir das Ankerbolzen Setzwerkzeug. - Vor dem Einschlagen ist die Sechskantmutter in die optimale Montageposition zu bringen (Einschlagzapfen steht ca. 2 bis 3 mm aus der Sechskant-Mutter vor).

Fischer-Bolzen FBN II R Edelstahl 16/25 - 10 Stück, Bohrernenndurchmesser: 16mm, max. Nutzlänge: 25/40mm, min. Verankerungstiefe: 80/65mm, min. Bohrlochtiefe bei Durchsteckmontage: 129mm, Dübellänge: 145mm, Gewinde (ØxLänge): M16x89, U-Scheibe (Außendurchmesser x Dicke): 30x3mm Zugelassen für: - Ungerissenen Beton B25 bis B55 bzw. C20/25 bis C50/60 Auch geeignet für: - Beton B15, Naturstein mit dichtem Gefüge Zur Befestigung von: - Stahlkonstruktionen - Geländern - Konsolen - Leitern - Kabeltrassen - Maschinen - Treppen - Toren - Fassaden - Fensterelementen - Holzkonstruktionen FBN II VORTEILE IM ÜBERBLICK: - Für höchste Zug- und Quertragfähigkeiten (Betonausbruch bei ungerissenem Beton – mehr gibt der Verankerungsgrund nicht her) dokumentiert durch die Europäische Technische Zulassung mit Option 7 für ungerissenen Beton - damit einsetzbar für sicherheitsrelevante Befestigungen - Feuerwiderstand F 120 - Setzbar mit Standard oder reduzierter Verankerungstiefe - Kleinste Rand- und Achsabstande für randnahe Befestigungen und kleine Ankerplatten - Mit Kopfprägung zur Kontrolle der Verankerungstiefe im Einbauzustand - Hoher Verarbeitungskomfort: Der Anker lasst sich mit wenigen Hammerschlagen setzen. Nur wenige Umdrehungen der Mutter und der Anker „zieht“, wie der Handwerker sagt Produktbeschreibung: - Ankerbolzen für die Durchsteck- und Vorsteckmontage - Beim Anziehen der Sechskantmutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand. - FBN II R aus nicht rostendem Stahl der Korrosionswiderstandsklasse III, z. B. R, für Anwendungen im Außenbereich und in Feuchträumen. Vorteile/Nutzen: - Der FBN II bietet die höchste Tragfähigkeit in ungerissenem Beton - mehr gibt der Verankerungsgrund nicht her. - Reduzierte Verankerungstiefe verringert die Bohrzeit – das spart Zeit und verringert Bewehrungstreffer. - Langes Gewinde ermöglicht Abstandsmontagen und variable Nutzlangen. - Durchmesser 8 bis 20 mm auch für reduzierte Verankerungstiefen, z. B. bei kleinen Lasten oder Bewehrungstreffern. - Kopfprägung für eindeutige Kennzeichnung der Setztiefe ermöglicht nachträgliche Einbaukontrolle .Montageart: - Durchsteck- und Vorsteckmontage Montagehinweise: - Für die Serienmontage empfehlen wir das Ankerbolzen Setzwerkzeug. - Vor dem Einschlagen ist die Sechskantmutter in die optimale Montageposition zu bringen (Einschlagzapfen steht ca. 2 bis 3 mm aus der Sechskant-Mutter vor).

Fischer-Bolzen FBN II R Edelstahl 16/50 - 10 Stück, Bohrernenndurchmesser: 16mm, max. Nutzlänge: 50/85mm, min. Verankerungstiefe: 80/65mm, min. Bohrlochtiefe bei Durchsteckmontage: 154mm, Dübellänge: 170mm, Gewinde (ØxLänge): M16x105, U-Scheibe (Außendurchmesser x Dicke): 30x3mm Zugelassen für: - Ungerissenen Beton B25 bis B55 bzw. C20/25 bis C50/60 Auch geeignet für: - Beton B15, Naturstein mit dichtem Gefüge Zur Befestigung von: - Stahlkonstruktionen - Geländern - Konsolen - Leitern - Kabeltrassen - Maschinen - Treppen - Toren - Fassaden - Fensterelementen - Holzkonstruktionen FBN II VORTEILE IM ÜBERBLICK: - Für höchste Zug- und Quertragfähigkeiten (Betonausbruch bei ungerissenem Beton – mehr gibt der Verankerungsgrund nicht her) dokumentiert durch die Europäische Technische Zulassung mit Option 7 für ungerissenen Beton - damit einsetzbar für sicherheitsrelevante Befestigungen - Feuerwiderstand F 120 - Setzbar mit Standard oder reduzierter Verankerungstiefe - Kleinste Rand- und Achsabstande für randnahe Befestigungen und kleine Ankerplatten - Mit Kopfprägung zur Kontrolle der Verankerungstiefe im Einbauzustand - Hoher Verarbeitungskomfort: Der Anker lasst sich mit wenigen Hammerschlagen setzen. Nur wenige Umdrehungen der Mutter und der Anker „zieht“, wie der Handwerker sagt Produktbeschreibung: - Ankerbolzen für die Durchsteck- und Vorsteckmontage - Beim Anziehen der Sechskantmutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand. - FBN II R aus nicht rostendem Stahl der Korrosionswiderstandsklasse III, z. B. R, für Anwendungen im Außenbereich und in Feuchträumen. Vorteile/Nutzen: - Der FBN II bietet die höchste Tragfähigkeit in ungerissenem Beton - mehr gibt der Verankerungsgrund nicht her. - Reduzierte Verankerungstiefe verringert die Bohrzeit – das spart Zeit und verringert Bewehrungstreffer. - Langes Gewinde ermöglicht Abstandsmontagen und variable Nutzlangen. - Durchmesser 8 bis 20 mm auch für reduzierte Verankerungstiefen, z. B. bei kleinen Lasten oder Bewehrungstreffern. - Kopfprägung für eindeutige Kennzeichnung der Setztiefe ermöglicht nachträgliche Einbaukontrolle .Montageart: - Durchsteck- und Vorsteckmontage Montagehinweise: - Für die Serienmontage empfehlen wir das Ankerbolzen Setzwerkzeug. - Vor dem Einschlagen ist die Sechskantmutter in die optimale Montageposition zu bringen (Einschlagzapfen steht ca. 2 bis 3 mm aus der Sechskant-Mutter vor).

Fischer-Bolzen FBN II R Edelstahl 20/30 - 10 Stück, Bohrernenndurchmesser: 20mm, max. Nutzlänge: 30/55mm, min. Verankerungstiefe: 105/80mm, min. Bohrlochtiefe bei Durchsteckmontage: 165mm, Dübellänge: 184mm, Gewinde (ØxLänge): M20x90, U-Scheibe (Außendurchmesser x Dicke): 37x3mm Zugelassen für: - Ungerissenen Beton B25 bis B55 bzw. C20/25 bis C50/60 Auch geeignet für: - Beton B15, Naturstein mit dichtem Gefüge Zur Befestigung von: - Stahlkonstruktionen - Geländern - Konsolen - Leitern - Kabeltrassen - Maschinen - Treppen - Toren - Fassaden - Fensterelementen - Holzkonstruktionen FBN II VORTEILE IM ÜBERBLICK: - Für höchste Zug- und Quertragfähigkeiten (Betonausbruch bei ungerissenem Beton – mehr gibt der Verankerungsgrund nicht her) dokumentiert durch die Europäische Technische Zulassung mit Option 7 für ungerissenen Beton - damit einsetzbar für sicherheitsrelevante Befestigungen - Feuerwiderstand F 120 - Setzbar mit Standard oder reduzierter Verankerungstiefe - Kleinste Rand- und Achsabstande für randnahe Befestigungen und kleine Ankerplatten - Mit Kopfprägung zur Kontrolle der Verankerungstiefe im Einbauzustand - Hoher Verarbeitungskomfort: Der Anker lasst sich mit wenigen Hammerschlagen setzen. Nur wenige Umdrehungen der Mutter und der Anker „zieht“, wie der Handwerker sagt Produktbeschreibung: - Ankerbolzen für die Durchsteck- und Vorsteckmontage - Beim Anziehen der Sechskantmutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand. - FBN II R aus nicht rostendem Stahl der Korrosionswiderstandsklasse III, z. B. R, für Anwendungen im Außenbereich und in Feuchträumen. Vorteile/Nutzen: - Der FBN II bietet die höchste Tragfähigkeit in ungerissenem Beton - mehr gibt der Verankerungsgrund nicht her. - Reduzierte Verankerungstiefe verringert die Bohrzeit – das spart Zeit und verringert Bewehrungstreffer. - Langes Gewinde ermöglicht Abstandsmontagen und variable Nutzlangen. - Durchmesser 8 bis 20 mm auch für reduzierte Verankerungstiefen, z. B. bei kleinen Lasten oder Bewehrungstreffern. - Kopfprägung für eindeutige Kennzeichnung der Setztiefe ermöglicht nachträgliche Einbaukontrolle .Montageart: - Durchsteck- und Vorsteckmontage Montagehinweise: - Für die Serienmontage empfehlen wir das Ankerbolzen Setzwerkzeug. - Vor dem Einschlagen ist die Sechskantmutter in die optimale Montageposition zu bringen (Einschlagzapfen steht ca. 2 bis 3 mm aus der Sechskant-Mutter vor).

Fischer-Bolzen FBN II R Edelstahl 20/60 - 10 Stück, Bohrernenndurchmesser: 20mm, max. Nutzlänge: 60/85mm, min. Verankerungstiefe: 105/80mm, min. Bohrlochtiefe bei Durchsteckmontage: 195mm, Dübellänge: 214mm, Gewinde (ØxLänge): M20x90, U-Scheibe (Außendurchmesser x Dicke): 37x3mm Zugelassen für: - Ungerissenen Beton B25 bis B55 bzw. C20/25 bis C50/60 Auch geeignet für: - Beton B15, Naturstein mit dichtem Gefüge Zur Befestigung von: - Stahlkonstruktionen - Geländern - Konsolen - Leitern - Kabeltrassen - Maschinen - Treppen - Toren - Fassaden - Fensterelementen - Holzkonstruktionen FBN II VORTEILE IM ÜBERBLICK: - Für höchste Zug- und Quertragfähigkeiten (Betonausbruch bei ungerissenem Beton – mehr gibt der Verankerungsgrund nicht her) dokumentiert durch die Europäische Technische Zulassung mit Option 7 für ungerissenen Beton - damit einsetzbar für sicherheitsrelevante Befestigungen - Feuerwiderstand F 120 - Setzbar mit Standard oder reduzierter Verankerungstiefe - Kleinste Rand- und Achsabstande für randnahe Befestigungen und kleine Ankerplatten - Mit Kopfprägung zur Kontrolle der Verankerungstiefe im Einbauzustand - Hoher Verarbeitungskomfort: Der Anker lasst sich mit wenigen Hammerschlagen setzen. Nur wenige Umdrehungen der Mutter und der Anker „zieht“, wie der Handwerker sagt Produktbeschreibung: - Ankerbolzen für die Durchsteck- und Vorsteckmontage - Beim Anziehen der Sechskantmutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand. - FBN II R aus nicht rostendem Stahl der Korrosionswiderstandsklasse III, z. B. R, für Anwendungen im Außenbereich und in Feuchträumen. Vorteile/Nutzen: - Der FBN II bietet die höchste Tragfähigkeit in ungerissenem Beton - mehr gibt der Verankerungsgrund nicht her. - Reduzierte Verankerungstiefe verringert die Bohrzeit – das spart Zeit und verringert Bewehrungstreffer. - Langes Gewinde ermöglicht Abstandsmontagen und variable Nutzlangen. - Durchmesser 8 bis 20 mm auch für reduzierte Verankerungstiefen, z. B. bei kleinen Lasten oder Bewehrungstreffern. - Kopfprägung für eindeutige Kennzeichnung der Setztiefe ermöglicht nachträgliche Einbaukontrolle .Montageart: - Durchsteck- und Vorsteckmontage Montagehinweise: - Für die Serienmontage empfehlen wir das Ankerbolzen Setzwerkzeug. - Vor dem Einschlagen ist die Sechskantmutter in die optimale Montageposition zu bringen (Einschlagzapfen steht ca. 2 bis 3 mm aus der Sechskant-Mutter vor).
