Pfettenverbinder, großflächig, verzinkt

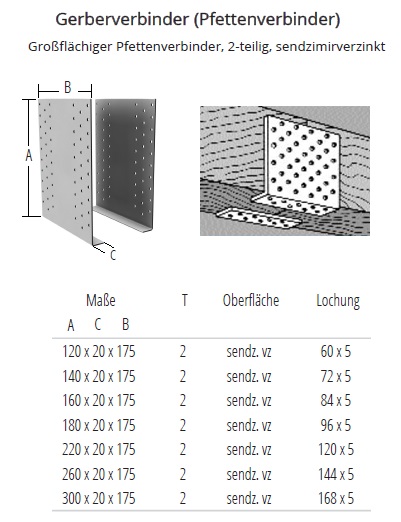

Pfettenverbinder (Gerberverbinder) großflächig, 2-teilig, sendzimirverzinkt, eignen sich für die Gelenkausbildung von stumpfgestoßenen Pfetten im Momenten-Nullpunkt. Neben Querkräften können sie Zugkräfte in Stabrichtung und Belastungen rechtwinklig zur Pfettenrichtung aufnehmen. Die Höhe des Verbinders entspricht der Höhe der Pfette abzüglich 20mm, Gerberverbinder sind immer beidseitig im Bereich des Längsstoßes anzuordnen. Die Fuge sollte mittig überdeckt werden. In Abhängigkeit von der Belastung kann zwischen Teil- und Vollausnagelung gewählt werden. Bei auftretenden Zugkräften darf nur eine Teilausnagelung erfolgen. Zu verwenden mit Ankernägeln (Kammnägeln) 4,0mmØ, Maße: A=120mm, B=175mm, C=20mm, Materialstärke: 2,0mm, Lochung: 60x5,0mm Ø

Pfettenverbinder (Gerberverbinder) großflächig, 2-teilig, sendzimirverzinkt, eignen sich für die Gelenkausbildung von stumpfgestoßenen Pfetten im Momenten-Nullpunkt. Neben Querkräften können sie Zugkräfte in Stabrichtung und Belastungen rechtwinklig zur Pfettenrichtung aufnehmen. Die Höhe des Verbinders entspricht der Höhe der Pfette abzüglich 20mm, Gerberverbinder sind immer beidseitig im Bereich des Längsstoßes anzuordnen. Die Fuge sollte mittig überdeckt werden. In Abhängigkeit von der Belastung kann zwischen Teil- und Vollausnagelung gewählt werden. Bei auftretenden Zugkräften darf nur eine Teilausnagelung erfolgen. Zu verwenden mit Ankernägeln (Kammnägeln) 4,0mmØ, Maße: A=120mm, B=175mm, C=20mm, Materialstärke: 2,0mm, Lochung: 60x5,0mm Ø

Pfettenverbinder (Gerberverbinder) großflächig, 2-teilig, sendzimirverzinkt, eignen sich für die Gelenkausbildung von stumpfgestoßenen Pfetten im Momenten-Nullpunkt. Neben Querkräften können sie Zugkräfte in Stabrichtung und Belastungen rechtwinklig zur Pfettenrichtung aufnehmen. Die Höhe des Verbinders entspricht der Höhe der Pfette abzüglich 20mm, Gerberverbinder sind immer beidseitig im Bereich des Längsstoßes anzuordnen. Die Fuge sollte mittig überdeckt werden. In Abhängigkeit von der Belastung kann zwischen Teil- und Vollausnagelung gewählt werden. Bei auftretenden Zugkräften darf nur eine Teilausnagelung erfolgen. Zu verwenden mit Ankernägeln (Kammnägeln) 4,0mmØ, Maße: A=140mm, B=175mm, C=20mm, Materialstärke: 2,0mm, Lochung: 72x5,0mm Ø

Pfettenverbinder (Gerberverbinder) großflächig, 2-teilig, sendzimirverzinkt, eignen sich für die Gelenkausbildung von stumpfgestoßenen Pfetten im Momenten-Nullpunkt. Neben Querkräften können sie Zugkräfte in Stabrichtung und Belastungen rechtwinklig zur Pfettenrichtung aufnehmen. Die Höhe des Verbinders entspricht der Höhe der Pfette abzüglich 20mm, Gerberverbinder sind immer beidseitig im Bereich des Längsstoßes anzuordnen. Die Fuge sollte mittig überdeckt werden. In Abhängigkeit von der Belastung kann zwischen Teil- und Vollausnagelung gewählt werden. Bei auftretenden Zugkräften darf nur eine Teilausnagelung erfolgen. Zu verwenden mit Ankernägeln (Kammnägeln) 4,0mmØ, Maße: A=140mm, B=175mm, C=20mm, Materialstärke: 2,0mm, Lochung: 72x5,0mm Ø

Pfettenverbinder (Gerberverbinder) großflächig, 2-teilig, sendzimirverzinkt, eignen sich für die Gelenkausbildung von stumpfgestoßenen Pfetten im Momenten-Nullpunkt. Neben Querkräften können sie Zugkräfte in Stabrichtung und Belastungen rechtwinklig zur Pfettenrichtung aufnehmen. Die Höhe des Verbinders entspricht der Höhe der Pfette abzüglich 20mm, Gerberverbinder sind immer beidseitig im Bereich des Längsstoßes anzuordnen. Die Fuge sollte mittig überdeckt werden. In Abhängigkeit von der Belastung kann zwischen Teil- und Vollausnagelung gewählt werden. Bei auftretenden Zugkräften darf nur eine Teilausnagelung erfolgen. Zu verwenden mit Ankernägeln (Kammnägeln) 4,0mmØ, Maße: A=160mm, B=175mm, C=20mm, Materialstärke: 2,0mm, Lochung: 84x5,0mm Ø

Pfettenverbinder (Gerberverbinder) großflächig, 2-teilig, sendzimirverzinkt, eignen sich für die Gelenkausbildung von stumpfgestoßenen Pfetten im Momenten-Nullpunkt. Neben Querkräften können sie Zugkräfte in Stabrichtung und Belastungen rechtwinklig zur Pfettenrichtung aufnehmen. Die Höhe des Verbinders entspricht der Höhe der Pfette abzüglich 20mm, Gerberverbinder sind immer beidseitig im Bereich des Längsstoßes anzuordnen. Die Fuge sollte mittig überdeckt werden. In Abhängigkeit von der Belastung kann zwischen Teil- und Vollausnagelung gewählt werden. Bei auftretenden Zugkräften darf nur eine Teilausnagelung erfolgen. Zu verwenden mit Ankernägeln (Kammnägeln) 4,0mmØ, Maße: A=160mm, B=175mm, C=20mm, Materialstärke: 2,0mm, Lochung: 84x5,0mm Ø

Pfettenverbinder (Gerberverbinder) großflächig, 2-teilig, sendzimirverzinkt, eignen sich für die Gelenkausbildung von stumpfgestoßenen Pfetten im Momenten-Nullpunkt. Neben Querkräften können sie Zugkräfte in Stabrichtung und Belastungen rechtwinklig zur Pfettenrichtung aufnehmen. Die Höhe des Verbinders entspricht der Höhe der Pfette abzüglich 20mm, Gerberverbinder sind immer beidseitig im Bereich des Längsstoßes anzuordnen. Die Fuge sollte mittig überdeckt werden. In Abhängigkeit von der Belastung kann zwischen Teil- und Vollausnagelung gewählt werden. Bei auftretenden Zugkräften darf nur eine Teilausnagelung erfolgen. Zu verwenden mit Ankernägeln (Kammnägeln) 4,0mmØ, Maße: A=180mm, B=175mm, C=20mm, Materialstärke: 2,0mm, Lochung: 96x5,0mm Ø

Pfettenverbinder (Gerberverbinder) großflächig, 2-teilig, sendzimirverzinkt, eignen sich für die Gelenkausbildung von stumpfgestoßenen Pfetten im Momenten-Nullpunkt. Neben Querkräften können sie Zugkräfte in Stabrichtung und Belastungen rechtwinklig zur Pfettenrichtung aufnehmen. Die Höhe des Verbinders entspricht der Höhe der Pfette abzüglich 20mm, Gerberverbinder sind immer beidseitig im Bereich des Längsstoßes anzuordnen. Die Fuge sollte mittig überdeckt werden. In Abhängigkeit von der Belastung kann zwischen Teil- und Vollausnagelung gewählt werden. Bei auftretenden Zugkräften darf nur eine Teilausnagelung erfolgen. Zu verwenden mit Ankernägeln (Kammnägeln) 4,0mmØ, Maße: A=180mm, B=175mm, C=20mm, Materialstärke: 2,0mm, Lochung: 96x5,0mm Ø

Pfettenverbinder (Gerberverbinder) großflächig, 2-teilig, sendzimirverzinkt, eignen sich für die Gelenkausbildung von stumpfgestoßenen Pfetten im Momenten-Nullpunkt. Neben Querkräften können sie Zugkräfte in Stabrichtung und Belastungen rechtwinklig zur Pfettenrichtung aufnehmen. Die Höhe des Verbinders entspricht der Höhe der Pfette abzüglich 20mm, Gerberverbinder sind immer beidseitig im Bereich des Längsstoßes anzuordnen. Die Fuge sollte mittig überdeckt werden. In Abhängigkeit von der Belastung kann zwischen Teil- und Vollausnagelung gewählt werden. Bei auftretenden Zugkräften darf nur eine Teilausnagelung erfolgen. Zu verwenden mit Ankernägeln (Kammnägeln) 4,0mmØ, Maße: A=220mm, B=175mm, C=20mm, Materialstärke: 2,0mm, Lochung: 120x5,0mm Ø

Pfettenverbinder (Gerberverbinder) großflächig, 2-teilig, sendzimirverzinkt, eignen sich für die Gelenkausbildung von stumpfgestoßenen Pfetten im Momenten-Nullpunkt. Neben Querkräften können sie Zugkräfte in Stabrichtung und Belastungen rechtwinklig zur Pfettenrichtung aufnehmen. Die Höhe des Verbinders entspricht der Höhe der Pfette abzüglich 20mm, Gerberverbinder sind immer beidseitig im Bereich des Längsstoßes anzuordnen. Die Fuge sollte mittig überdeckt werden. In Abhängigkeit von der Belastung kann zwischen Teil- und Vollausnagelung gewählt werden. Bei auftretenden Zugkräften darf nur eine Teilausnagelung erfolgen. Zu verwenden mit Ankernägeln (Kammnägeln) 4,0mmØ, Maße: A=220mm, B=175mm, C=20mm, Materialstärke: 2,0mm, Lochung: 120x5,0mm Ø

Pfettenverbinder (Gerberverbinder) großflächig, 2-teilig, sendzimirverzinkt, eignen sich für die Gelenkausbildung von stumpfgestoßenen Pfetten im Momenten-Nullpunkt. Neben Querkräften können sie Zugkräfte in Stabrichtung und Belastungen rechtwinklig zur Pfettenrichtung aufnehmen. Die Höhe des Verbinders entspricht der Höhe der Pfette abzüglich 20mm, Gerberverbinder sind immer beidseitig im Bereich des Längsstoßes anzuordnen. Die Fuge sollte mittig überdeckt werden. In Abhängigkeit von der Belastung kann zwischen Teil- und Vollausnagelung gewählt werden. Bei auftretenden Zugkräften darf nur eine Teilausnagelung erfolgen. Zu verwenden mit Ankernägeln (Kammnägeln) 4,0mmØ, Maße: A=260mm, B=175mm, C=20mm, Materialstärke: 2,0mm, Lochung: 144x5,0mm Ø

Pfettenverbinder (Gerberverbinder) großflächig, 2-teilig, sendzimirverzinkt, eignen sich für die Gelenkausbildung von stumpfgestoßenen Pfetten im Momenten-Nullpunkt. Neben Querkräften können sie Zugkräfte in Stabrichtung und Belastungen rechtwinklig zur Pfettenrichtung aufnehmen. Die Höhe des Verbinders entspricht der Höhe der Pfette abzüglich 20mm, Gerberverbinder sind immer beidseitig im Bereich des Längsstoßes anzuordnen. Die Fuge sollte mittig überdeckt werden. In Abhängigkeit von der Belastung kann zwischen Teil- und Vollausnagelung gewählt werden. Bei auftretenden Zugkräften darf nur eine Teilausnagelung erfolgen. Zu verwenden mit Ankernägeln (Kammnägeln) 4,0mmØ, Maße: A=260mm, B=175mm, C=20mm, Materialstärke: 2,0mm, Lochung: 144x5,0mm Ø

Pfettenverbinder (Gerberverbinder) großflächig, 2-teilig, sendzimirverzinkt, eignen sich für die Gelenkausbildung von stumpfgestoßenen Pfetten im Momenten-Nullpunkt. Neben Querkräften können sie Zugkräfte in Stabrichtung und Belastungen rechtwinklig zur Pfettenrichtung aufnehmen. Die Höhe des Verbinders entspricht der Höhe der Pfette abzüglich 20mm, Gerberverbinder sind immer beidseitig im Bereich des Längsstoßes anzuordnen. Die Fuge sollte mittig überdeckt werden. In Abhängigkeit von der Belastung kann zwischen Teil- und Vollausnagelung gewählt werden. Bei auftretenden Zugkräften darf nur eine Teilausnagelung erfolgen. Zu verwenden mit Ankernägeln (Kammnägeln) 4,0mmØ, Maße: A=300mm, B=175mm, C=20mm, Materialstärke: 2,0mm, Lochung: 168x5,0mm Ø

Pfettenverbinder (Gerberverbinder) großflächig, 2-teilig, sendzimirverzinkt, eignen sich für die Gelenkausbildung von stumpfgestoßenen Pfetten im Momenten-Nullpunkt. Neben Querkräften können sie Zugkräfte in Stabrichtung und Belastungen rechtwinklig zur Pfettenrichtung aufnehmen. Die Höhe des Verbinders entspricht der Höhe der Pfette abzüglich 20mm, Gerberverbinder sind immer beidseitig im Bereich des Längsstoßes anzuordnen. Die Fuge sollte mittig überdeckt werden. In Abhängigkeit von der Belastung kann zwischen Teil- und Vollausnagelung gewählt werden. Bei auftretenden Zugkräften darf nur eine Teilausnagelung erfolgen. Zu verwenden mit Ankernägeln (Kammnägeln) 4,0mmØ, Maße: A=300mm, B=175mm, C=20mm, Materialstärke: 2,0mm, Lochung: 168x5,0mm Ø
